Retificador Carregador Tiristorizado

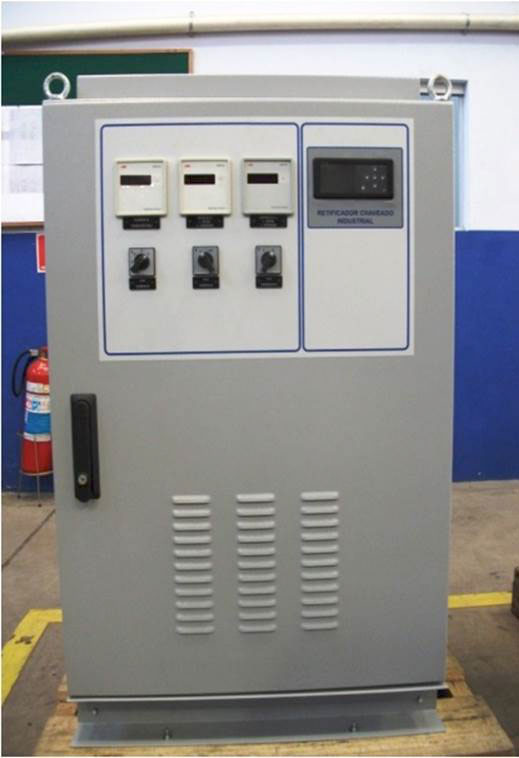

  • Retificador Carregador Tiristorizado 01

    Retificador Carregador Tiristorizado 01

  • Retificador Carregador Tiristorizado 02

    Retificador Carregador Tiristorizado 02

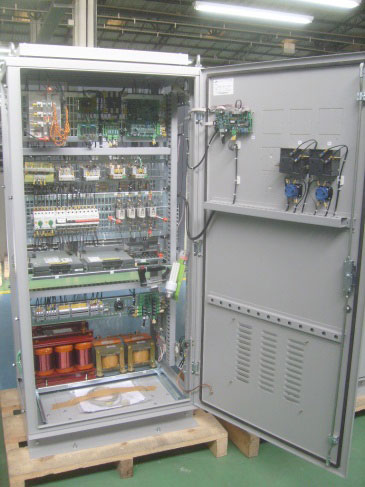

  • Retificador Carregador Tiristorizado 05

    Retificador Carregador Tiristorizado 05

Os retificadores carregadores tiristorizados da Eltek, são aparelhos utilizados para a realização de conversão de tensão e corrente CA – CC. Como se sabe, o fornecimento de energia elétrica é realizado através de rede de distribuição em corrente alternada. Todavia, em certos casos há a necessidade de alimentação de energia em corrente contínua. Desse modo, os retificadores se tornaram componentes fundamentais para uma ampla variedade de setores produtivos. O retificador tiristorizado atende a diversas tensões e correntes.

O retificador tiristorizado Eltek é um equipamento de versátil aplicação, empregado em segmentos industriais diversos, a exemplo de setores de óleo e gás, indústria petroquímica, siderurgia e mineração, indústrias de processo, bem como todos os setores que demandam por geração, transmissão e distribuição de energia. Dentre as principais características técnicas do retificador tiristorizado Eltek, destacam-se as várias tensões de alimentação CA (127, 220, 380, 440 e 480 VCA).

Os retificadores tiristorizados pode ser fabricados com a tensão de entrada desde 24VCC, 48VCC, 64VCC, 110VCC, 125VCC, 220VCC eté 250VCC, a corrente de saída poderá ser de 15A até >1000A.

O Retificador Pode Ser Utilizado em Diversas Áreas, tais como:

  • Óleo e gás;
  • Petroquímica;
  • Siderúrgica e Mineração;
  • Geração;
  • Transmissão;
  • Distribuição de Energia;
  • Sistemas eólicos;
  • Sistemas fotovoltaicos;
  • Alimentos;
  • Transporte (ferrovias)
  • Indústrias de Processo;
  • Papel e Celulose;
  • Entre Outros.
PRINCIPAIS CARACTERÍSTICAS
Monofásico, ou trifásico
Tensão de alimentação CA: 127, 220, 380, 440, 460 e 480VCA
Variação da tensão de entrada ±15%
Frequência nominal: 60 Hz ± 5%, (opcional 50 Hz± 5%)
Fator de potencia 0,75 para monofásico e > 0,85 para trifásico (disponível em 6 e 12 pulsos)
Eficiência 90% acima de 50A
Potencia máxima de saída W: 1.875W a 125.000W
Proteção de entrada: Protetor de surtos e disjuntores
Tensão nominal de saída VCC: 24, 48, 64, 110, 125, 220 e 250VCC
Corrente nominal ACC: 15 a 1000A
Regulação estática de tensão: ±1%
Tempo de regulação <200 ms.
Ripple: ±2.0% com bateria conectada
Protocolo de comunicação ModBusRTU
Gabinete Padrão industrial, podendo ser alterado.
Pintura do gabinete Eletrostática, padrão industrial.
Grau de proteção do gabinete IP 21 a IP 54
Bateria associada Chumbo acida (selada, ou ventilada) e alcalina (selada, ou ventilada)
Conversores CC / CC Pode ser instalado no mesmo gabinete
Inversores CC / CA Pode ser instalado no mesmo gabinete

As informações acima são orientativas, podendo variar de acordo com o projeto e sua aplicação.

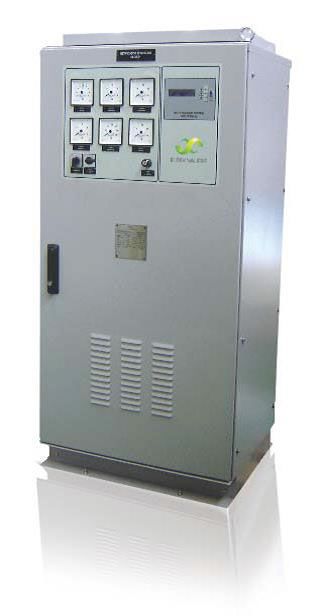

  • Retificador Carregador Tiristorizado 03

    Retificador Carregador Tiristorizado 03

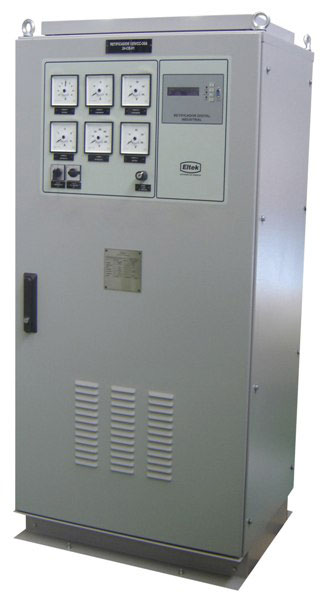

  • Retificador Carregador Tiristorizado 04

    Retificador Carregador Tiristorizado 04

Consulte-nos, temos outras soluções, com inversores e conversores conectados ao sistema CC.
