Podemos definir um retificador chaveado Eltek como um equipamento que detem a tecnologia mais avançada no mercado, ele é capaz de converter corrente e tensão elétrica alternada em contínua. O retificador chaveado em alta frequência da Eltek apresenta diversas vantagens, entre elas baixo volume e tamanho reduzido, fator de potencia elevado, melhor rendimento e a maior faixa de tensão de entrada.

O Sistema de retificador carregador chaveado em alta frequência, para uso industrial da Eltek, fornece diversas soluções em corrente continua, para todas as tensões usuais do mercado, partindo de partindo de 24VCC, 48VCC, 110VCC, 125VCC, 220VCC até 250VCC.

A corrente de saída do sistema poderá ser de 16A até>1000A (em 110VCC e 125VCC)

Os retificadores com Flatpack2 HE podem ser utilizados em diversas áreas:

  • Óleo e gás;
  • Petroquímica;
  • Siderúrgica e Mineração;
  • Geração;
  • Transmissão;
  • Distribuição de Energia;
  • Sistemas eólicos;
  • Sistemas fotovoltaicos;
  • Alimentos;
  • Transporte (ferrovias);
  • Indústrias de Processo;
  • Papel e Celulose;
  • Entre Outros.
PRINCIPAIS CARACTERÍSTICAS
Tensão de alimentação CA: 127, 220,380, 440, 460 e480VCA
Frequência nominal: 60 Hz (45 a 66 Hz)
Fator de potência: > 0,99 para carga > 50%.
Potencia máxima de saída: 2.000W a 126.000W
Proteção de entrada: Protetor de surtos e disjuntores
Distorção harmônica Tolerada (THD): < 5 %, para tensão nominal de entrada e100% de carga
< 9 %, para tensão nominal de entrada e50% de carga
Tensão nominal de saída: 24, 48, 110, 125, 220 e 250VCC
Corrente nominal: 16 a 1000A
Regulação estática de tensão: ±0.5% para 10% a 100% de carga
Regulação dinâmica de tensão: ±5.0% para 10-80% ou 80-10% de variaçãode carga,
Tempo de regulação < 50 ms.
Ripple: < 500 mV pico a pico, 30 MHz
Gabinete Padrão industrial, parede, ou rack 19”
Pintura do gabinete Eletrostática, padrão industrial
Grau de proteção do gabinete IP 00 a IP 54

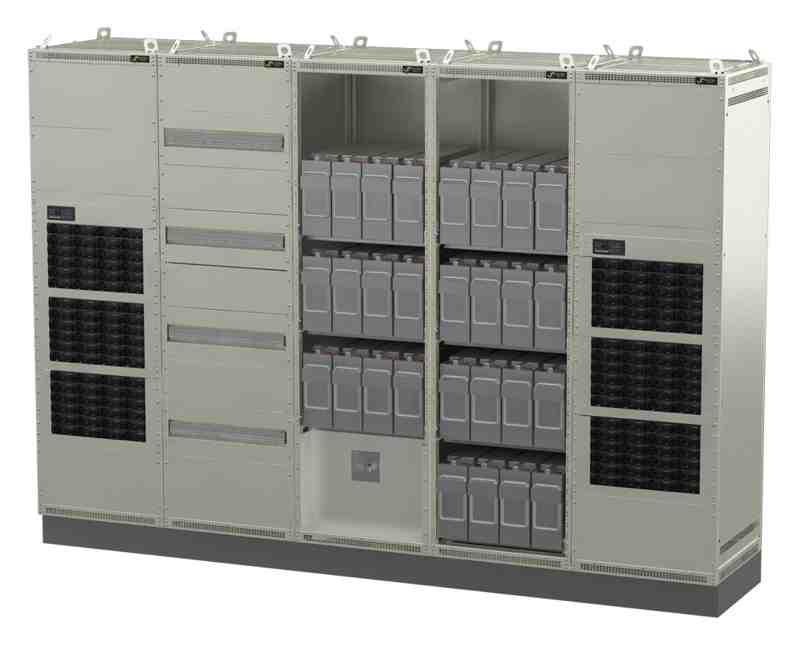

Bateria associada (interna, ou externa) Chumbo acida e alcalina (selada, ou ventilada)
Conversores CC / CC Pode ser instalado no mesmo gabinete
Inversores CC / CA Pode ser instalado no mesmo gabinete

As informações acima são orientativas, podendo variar de acordo com projeto e sua aplicação.

  • Retificador Carregador Chaveado Em Alta Frequencia

    Retificador Carregador Chaveado Em Alta Frequencia

  • Retificador Carregador Chaveado Em Alta Frequencia

    Retificador Carregador Chaveado Em Alta Frequencia

Consulte-nos, temos outras soluções, com inversores e conversores conectados ao sistema CC.
